一种可测高温液体液位的雷达液位计


打印本文

雷达液位计背景技术

在液位测量技术中,由于工艺介质的特殊性,选用接触式液位计不能测量液位时,常会选用非接触式的雷达液位计测设备内介质液位。但高温液体的液位测量较之常温液体的液位测量,具有其特殊的困难,特别是温度在350℃以上时,液体容易气化,高温气化物会影响雷达液位计的计量传感器,造成雷达液位计测量的液位不准确,影响计量结果。

本雷达液位计计量装置要解决的技术问题是如何实现高温液体液位的准确计量。

技术方案

为了解决上述技术问题,本发明提供一种雷达液位计量装置,包括:液体储存罐,其内部储存被计量液体;雷达液位计,连接在所述液体储存罐顶部,以计量液体储存罐内储存的液体;所述液体储存罐顶部设置有延长管,所述雷达液位计与所述延长管顶部相连。

其中,所述延长管外部设置有夹套,所述夹套与所述延长管之间密封连接,内部形成一密封空间,该密封空间顶部设置有进气口,由进气口通入冷氮气,该密封空间底部设置有出气口,排出氮气。

其中,所述雷达液位计的测量传感器位于所述延长管内。

其中,所述雷达液位计的表头与所述延长管之间通过法兰连接。

其中,所述延长管长度为500~1000m,直径大于200m

其中,所述延长管长度为800mm

有益效果

上述技术方案所提供的雷达液位计量装置,通过在液体储存罐顶部加设延长管,并在延长管外部套设夹套,在夹套内通入冷氮气,实现液体储存罐内高温液体的气化物在延长管内部温度降低,使雷达液位计的测量传感器处于合适的工作温度范围内,从而准确测量出液体储存罐内液位。

附图说明

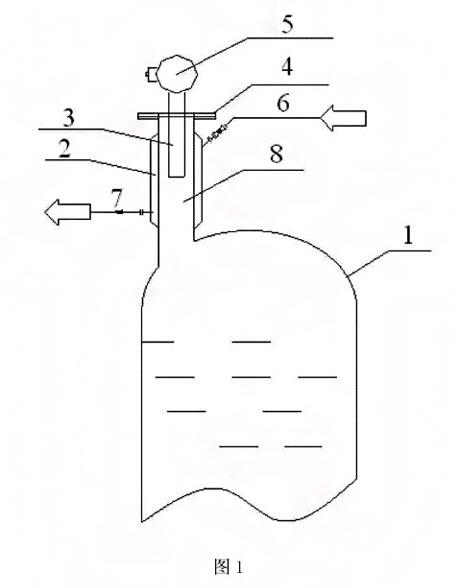

图1是本发明实施例的雷达液位计量装置的结构示意图


其中,1:液体储存罐:2:夹套:3:测量传感器;:4:连接法兰:5:表头:6:进气口;7:出气口:8:延长管。

具体实施方式

图1示出了本实施例的雷达液位计量装置的结构示意图,参照图示,其包括:液体储存罐1,其内部储存被计量液体:雷达液位计,连接在所述液体储存罐1顶部,以计量液体储存罐1内储存的液体;所述液体储存罐1顶部设置有延长管8,所述雷达液位计与所述延长管8顶部相连,从而将液体储存罐1内高温液体的气化物转移到液体储存罐1顶部进行计量。

本实施例中,所述延长管8外部设置有夹套2,所述夹套2与所述延长管8之间密封连接,内部形成一密封空间,该密封空间顶部设置有进气口6,由进气口6通入冷氮气,该密封空间底部设置有出气口8,排出氮气,通过在夹套2形成的密封空间内通入冷氮气,能够实现对延长管8的降温,从而使延长管8内部的温度降低,将所述雷达液位计的测量传感器3设置位于所述延长管8内,使延长管8内温度达到雷达液位计的测量传感器3合适的工作温度范围内,能够准确测量液体储存罐1内高温液体的液位,避免高温液体气化物对测量传感器3的影响。

所述雷达液位计的表头3与所述延长管8之间通过法兰连接,便于液位雷达计的拆卸和安装。所述延长管8的长度设置在500~1000m之间,优选为800m,直径大于20m,以满足对高温液体气化物的降温。

由以上实施例可以看出,本发明通过在液体储存罐顶部加设延长管,并在延长管外部套设夹套,在夹套内通入冷氮气,实现液体储存罐内高温液体的气化物在延长管内部温度降低,使雷达液位计的测量传感器处于合适的工作温度范围内,从而准确测量出液体储存罐内液位。
