产品描述
SW2088压力变送器采用硅压阻式隔离膜充油芯体作为信号测量元件,传感器信号经过信号处理电路后转换为标准信号输出，产品经过元器件、半成品、成品严格测试，长期老化等工艺筛选，整体性能高，长期稳定性好、抗干扰能力强，能长期安全可靠地在环境相对恶劣的条件下工作。
技术参数
| 量程范围 | -0.1….0~0.01．．．~100MPa |
| 允许过载 | 小于等于额定量程的1.5倍或110MPa（取***小值） |
| 压力类型 | 表压、绝压、密封参考压型 |
| 准确度 | ±0.25%（典型） ±0.5%（***大） |
| 长期稳定性 | ±0.2%F.S/年 |
| 工作温度 | -20℃~80℃ |
| 贮存温度 | -40℃~120℃ |
| 供电电源 | 15～30VDC（本安型经安全栅供电） |
| 输出信号 | 4～20mA 0～10/20mA 0/1～5VDC |
| 压力接口 | M20×1.5或用户自选 |
| 外壳材质 | 不锈钢1Cr18Ni9Ti |
| 膜片材质 | 316L |
| O型密封圈 | 氟橡胶 |
| 电子壳体 | 铸铝合金(2088壳体) |
| 绝缘电阻 | 100MΩ,100VDC |
| 外壳防护等级 | IP65 |

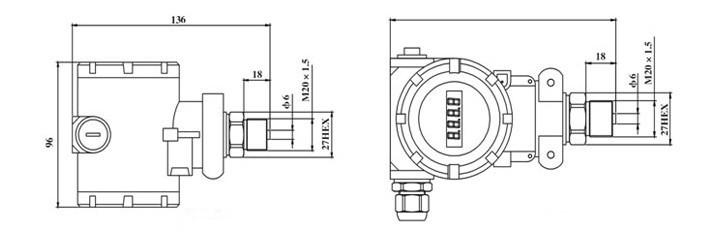

※尺寸
※产品选型
| SW2088 | 工业型压力变送器 |
| SW2088G | 工业型高温压力变送器 |
| SW2088F | 工业型耐腐蚀压力变送器 |
| 量程 （0～X）kPa/MPa | 测量范围：-0.1...0～0.01...100MPa X：实际测量量程 |
| 代号 | 输出信号 |
|
| E | 4～20mADC |
|
|
| F | 1～5VDC |
|
|
| J | 0～5VDC |
|
|
| 代 号 | 结构材料 |
|
|
| 隔离膜片 | 接口 | 壳体 |
|
|
|
|
| 22 | 不锈钢316L | 不锈钢 | 不锈钢 |
|
|
|
| 24 | 不锈钢316L | 不锈钢316L | 不锈钢316L |
|
|
|
| 25 | 钽 | 不锈钢 | 不锈钢 |
|
|
|
| 35 | 钽 | 哈氏合金 | 不锈钢 |
|
|
|
| 代号 | 附加功能 |
|
|
|
| A | 接插件连接输出 |
|
|
|
|
| B | 电缆线连接输出 |
|
|
|
|
| M3 | LCD数显表头 |
|
|
|
|
| M4 | LED数显表头 |
|
|
|
|
| C1 | M20*1.5外螺纹 |
|
|
|
|
| C3 | G1/2外螺纹 |
|
|
|
|
| G | 表压 |
|
|
|
|
| A | 绝压 |
|
|
|
|
| JM系列 | （0-100）MPa | E | 22 | BM3C1G | 完整选型 |
|
